Abschlussarbeit: Mechatronischer Didaktischer Tisch

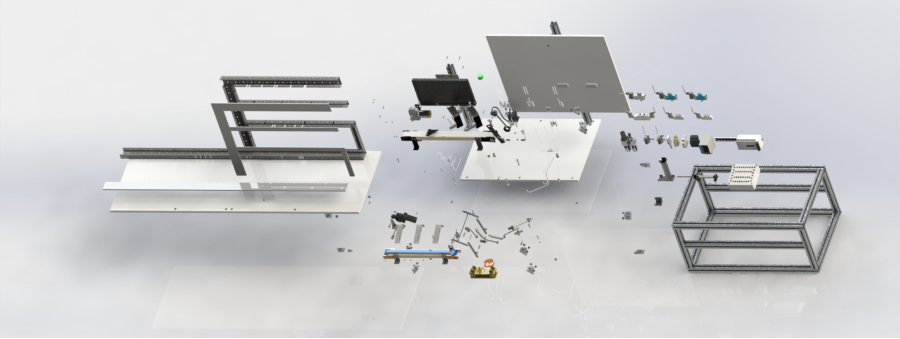

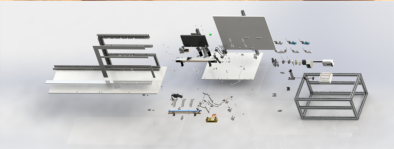

In dieser Arbeit wurde zuerst ein 3D Modell eines schon bestehenden didaktischen Tisches für Mechatronik im SolidWorks
gemacht. Teilweise wurde die CAD Datenbasis des Herstellers benutzt und manche Teile wurden selbst vermessen,
durchmodelliert (Modelle erstellt) und danach in die Baugruppe eingebunden.

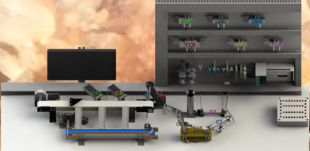

Danach wurde eine Animation der Simulation der Funktionsweise direkt in SolidWorks erstellt, in AVI Format exportiert und
wegen der leichteren Handhabung in WMV Datei umgewandelt.
Im schriftlichem Teil sind, nach der allgemeinen Beschreibung der Peumatik und Elektropneumatik, 3D Computergrafik und
CAD-Werkzeuge, auch alle Komponenten des didaktischen Tisches beschrieben und mit Bildern untermahlt worden. Nach
einer kurzen Einführung in SolidWorks wurde Schritt für Schritt der Vorgang der Erstellung der Arbeitsanimation und der
Systemmontage mit diesem Programm erklärt. Manche der wichtigsten Schritte in diesem Prozess wurden ebenfalls mit
Bildern dargestellt und danach wurde auch die elektropneumatische Shema des Systems dargestellt.
Video dazu:
PROJEKTE

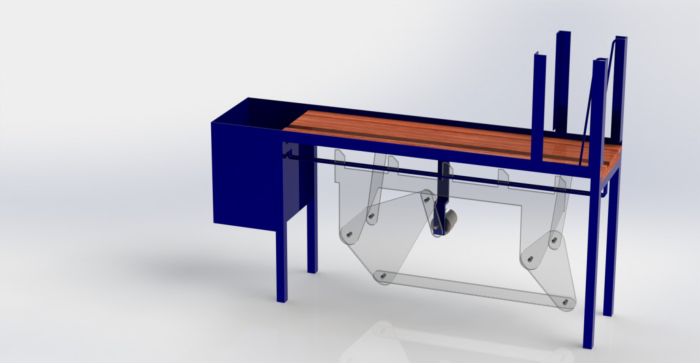

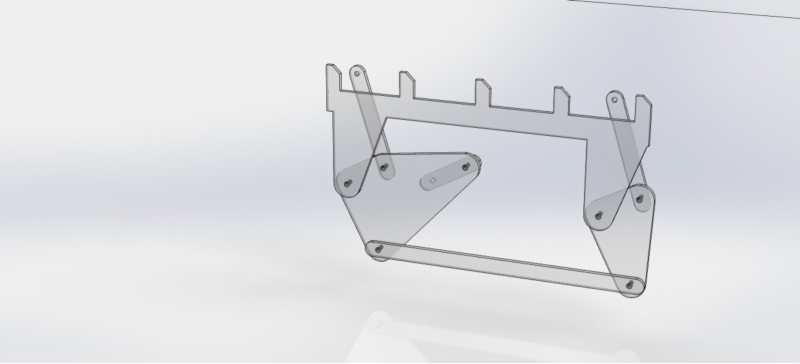

Transporter – Box
Dieses Projekt wurde gemacht im Unterrichtsfach
“Mechanismen” an der Technischen Hochschule
Bjelovar.
Video dazu :
